三倍頻電源發生器基本介紹及用途

返回打印來源：儀天成電力時間：2018/09/13 閱讀：次

三倍頻電源發生器用于電力變壓器、電壓互感器等被試品，除了要對全絕緣變壓器的主絕緣進行外施工頻高壓試驗外，而且還要對變壓器的縱絕緣以及半絕緣變壓器的主絕緣進行感應高壓試驗。

一、基本原理

三倍頻電源發生器是利用磁路的飽和特性，取出諧波中分量最大的三次諧波電壓，作為發生器的電源，對感應線圈式的電氣產品作匝間、段間、層間的倍頻、倍壓試驗；以考核線圈的絕緣強度、耐壓水平。

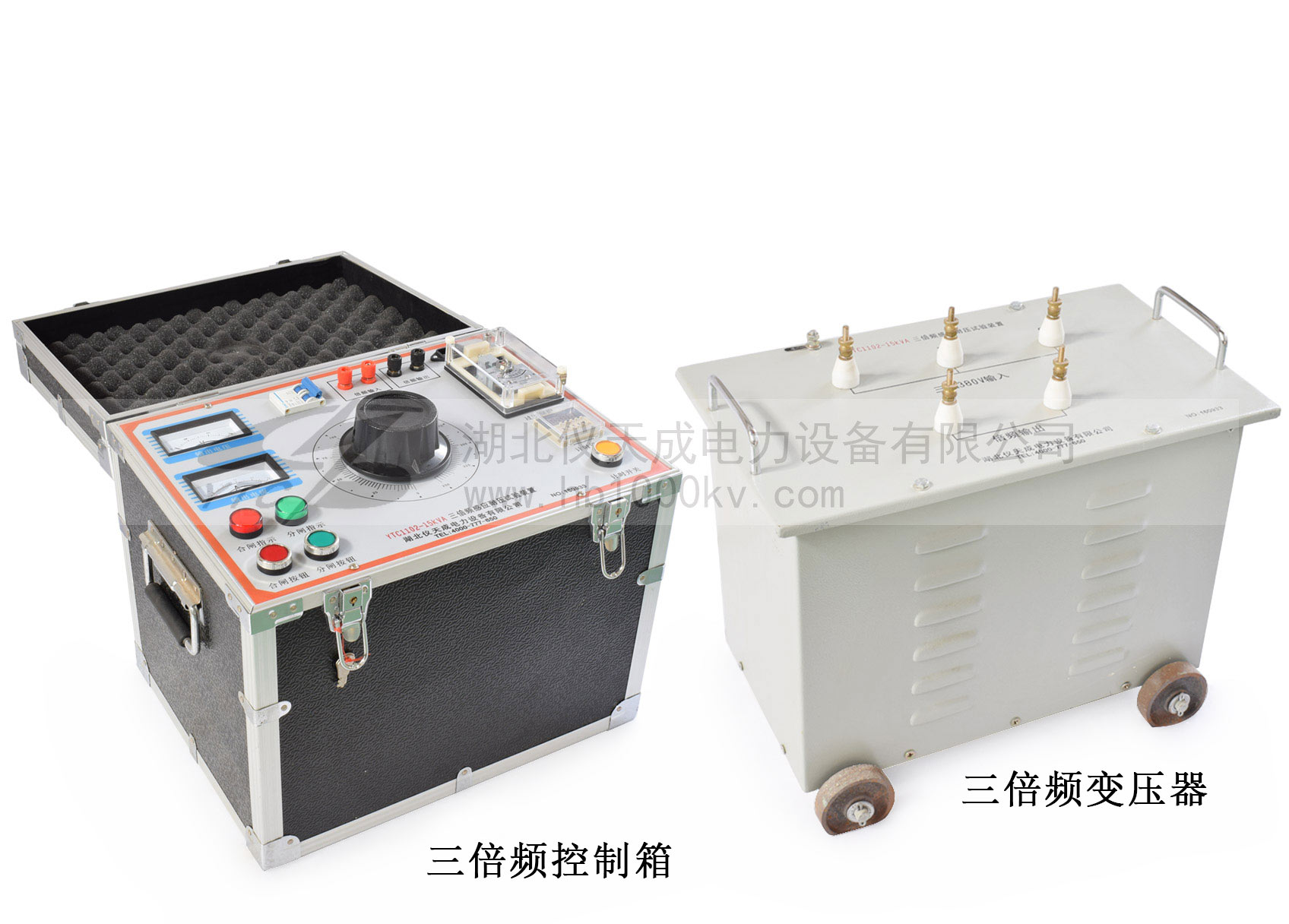

二、產品結構

由三相五柱變壓器（或三臺單相變壓器）、單相調壓器、及控制部分組成。根據用戶要求，外形可為整體式，也可為分體推移式。

三、用途

1.廣泛用于對電壓互感器作倍頻感應耐壓試驗；

2.對電力變壓器進行分相的倍頻感應耐壓試驗；

3.對其它感應線圈式的電氣產品作倍頻感應耐壓試驗。

四、技術參數

輸入電壓：三相380--420V 50HZ

輸出電壓：?jiǎn)蜗?0~600V(連續可調) 頻率:150HZ

輸入容量；15KVA

輸出容量：10 KVA及以上諧波失真：＜5%-8%

空載運行時間：≤5分鐘

額定電壓下的被試品持續時間：40秒

五、使用條件

1．海拔高度：≤3000M；

2．環境溫度：-10℃- +40℃；

3．相對濕度：＜95%；

4．使用場地：無蒸汽、腐蝕性氣體及易燃易爆性介質。

以上就是儀天成電力設備YTC1102三倍頻電源發生器的基本簡介。
