電纜故障測試儀的原理是什么？電纜故障測試儀是什么？

返回打印來源：儀天成電力時間：2021/10/18 閱讀：次

高壓電力電纜在使用過程中經常會因為一些原因造成電纜發生故障，比如：受潮短路、外力損傷等等，遇到這些情況電纜就會有故障，故障后嚴重影響了電力的輸送，因此我們需要用到電纜故障測試儀快速的找到故障點在哪，所以電纜故障測試儀的作用在這。

電纜故障測試儀可以測試35KV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及短路故障。

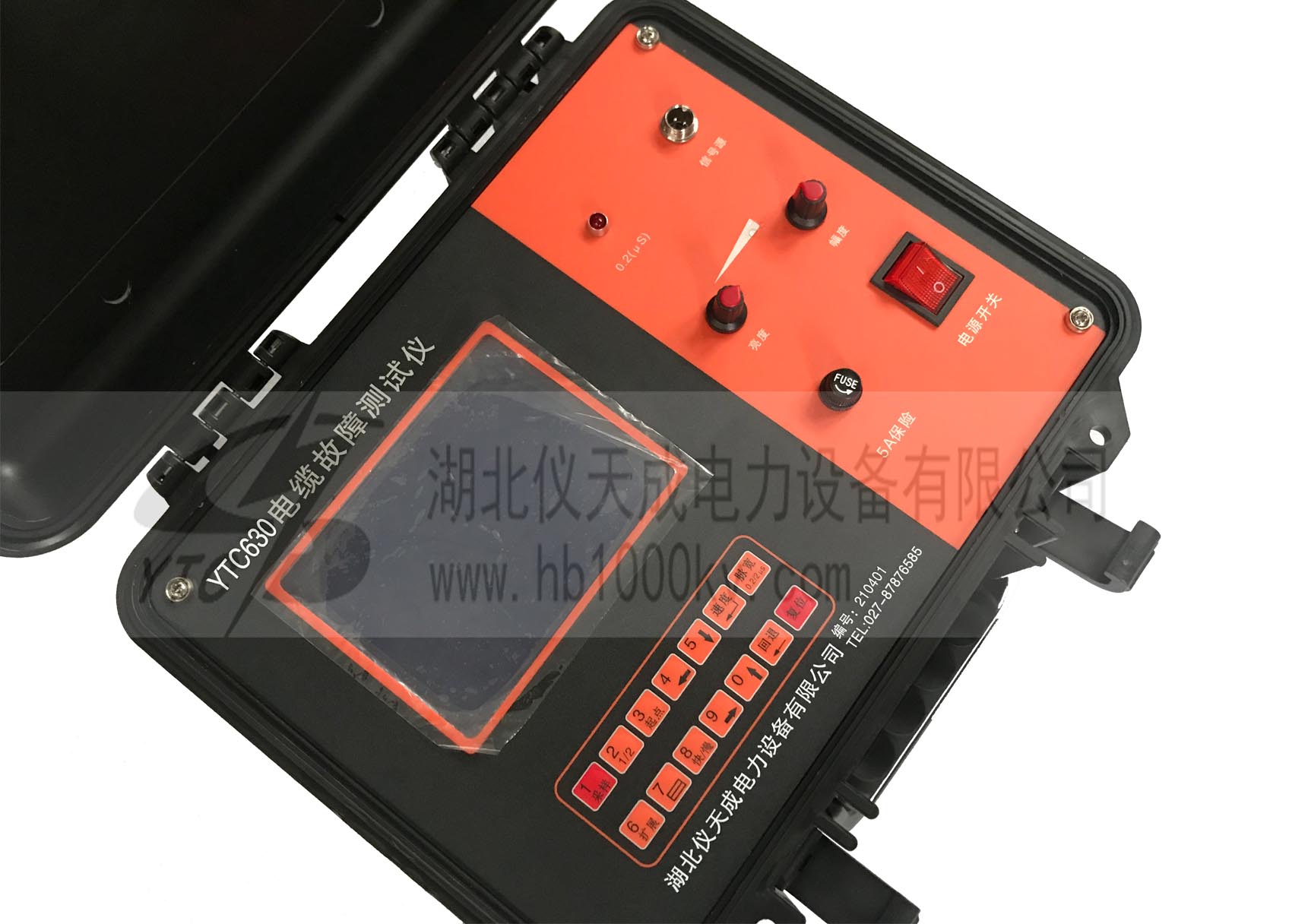

電纜故障測試儀設計成箱式結構，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀顯示發現，用戶們可以通過觸摸屏直接操作。儀器還自帶波形存儲功能，大家在現場操作時波形都能存儲，存儲后隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量的方法簡單快捷。

該儀器的測量原理為，電纜故障一般分為兩大類：短路、開路、低阻故障和高阻閃絡、泄露故障。根據雷達測距原理，在測試端向電纜發射一個脈沖信號。在特性阻抗不匹配處，就會產生反射波，將入射波形和反射波形采集下來并顯示在屏幕上，用雙電子游標卡在波形的兩個特征拐點上。根據電波在該類型電纜中傳播速度，便可測算出故障點到測試端的距離。

湖北儀天成電力設備有限公司
2021年10月18日
