在我們電力系統中，對于很多電氣設備都需要做相應的高壓耐壓試驗，比如：大型發電機，供電電纜等，對于此方面的耐壓試驗工作，常常就會用到超低頻高壓發生器、直流高壓發生器、串聯諧振、試驗變壓器等等。今天主要給大家概述一下超低頻高壓發生器的試驗原理以及特性。
超低頻絕緣耐壓試驗原理：

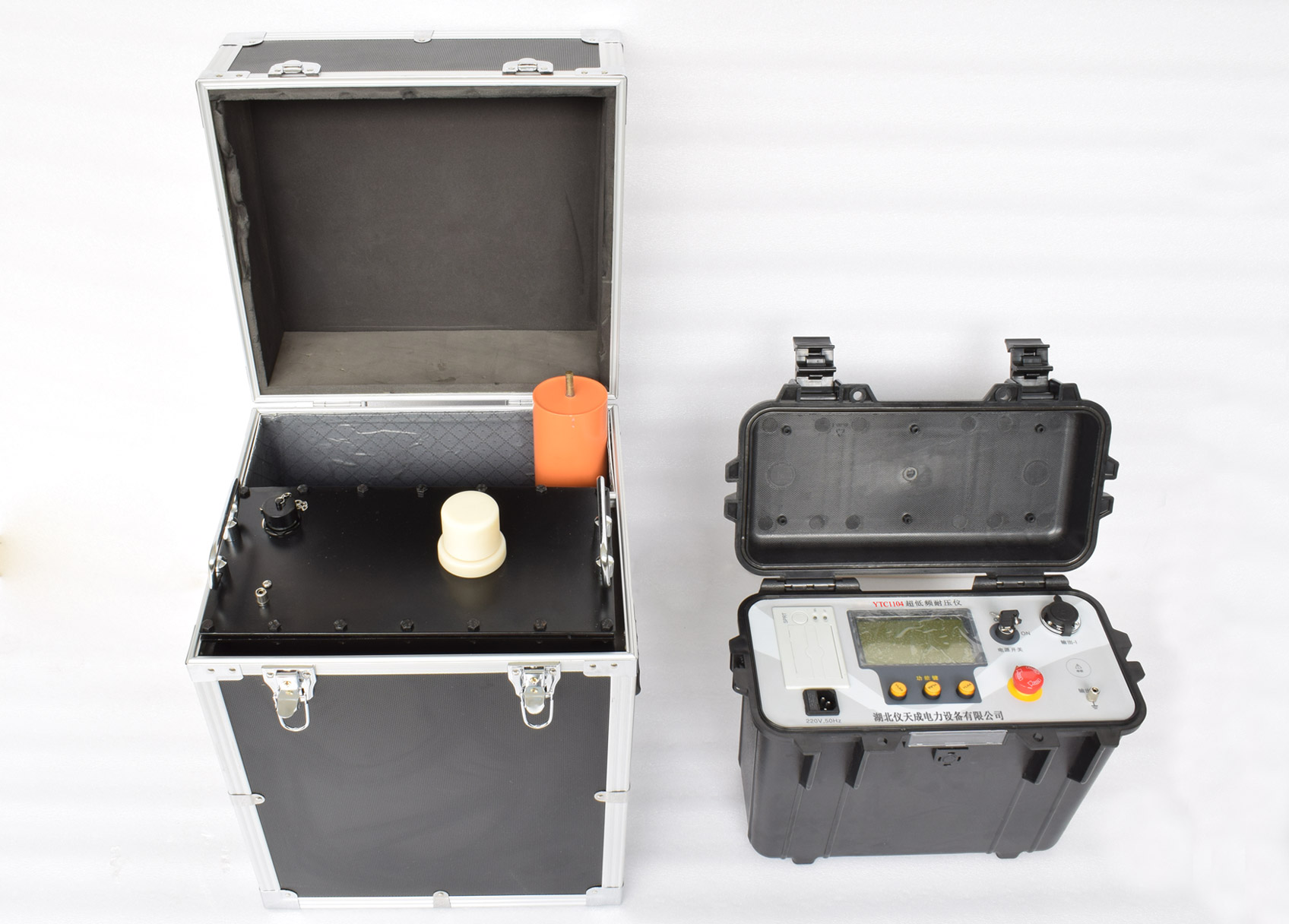

超低頻絕緣耐壓試驗實際上是一種取代傳統工頻耐壓試驗的新型技術。眾所周知，針對如大型發電機以及電纜等復雜試品實施工頻耐壓試驗時，其絕緣層會呈現出相對較大的電容特性，因此需要采用大容量的試驗變壓器或者諧振變壓器作為試驗電源。然而這些設備體積龐大且不易操作，不僅費時費力，同時也增加了成本投入。為了解決這個問題，電力部門選擇嘗試降低試驗頻率，以此來減小試驗電源的容量需求。經過多年的理論研究和實際應用驗證，采用0.1Hz超低頻耐壓試驗代替?zhèn)鹘y(tǒng)工頻耐壓試驗，不僅能夠達到相同的試驗效果，更為重要的是，設備的體積大幅度縮小，重量明顯減輕，理論容量僅為工頻的五百分之一左右。而試驗流程得到優化簡化，相較于工頻試驗，優越性更加顯著。正是出于這種考慮，世界各國尤其是發達國家紛紛開始采用該項技術。我國電力部門已經委托武漢高壓研究所制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》的行業標準。目前，我國正積極推廣這一先進技術，本款儀器便是根據我國市場的實際需求研發而成，適用于各類電纜、大型高壓旋轉電機以及電力電容器的交流耐壓試驗。
主要特性如下：
1. 設備輕巧便攜，能耗極低，便于攜帶和操作。
2. 電流、電壓以及波形數據均直接由高壓側采樣獲取，確保數據的真實性和準確性。
3. 過壓保護功能：當輸出電壓超過預設的限壓值時，儀器將會自動停止工作并啟動保護機制，整個過程所需時間小于20毫秒。
4. 過流保護功能：設計為高低壓雙重保護模式，高壓側可以按照預設值進行精準的停機保護；低壓側的電流若超出額定范圍，亦將立即啟動停機保護，兩者的動作時間均小于20毫秒。
5. 高壓輸出保護電阻被巧妙地設計在升壓器內部，無需額外連接外部保護電阻，極大地方便了用戶的使用。
6. 由于采用了高低壓閉環負反饋控制電路，使得輸出電壓不會產生任何容升效應，保證了測試結果的可靠性和穩定性。
超低頻耐壓儀設備做絕緣耐壓的試驗原理以及其相應的主要特性特征就如上所述了，其常常被廣泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。
湖北儀天成電力設備有限公司
2024年9月24日
