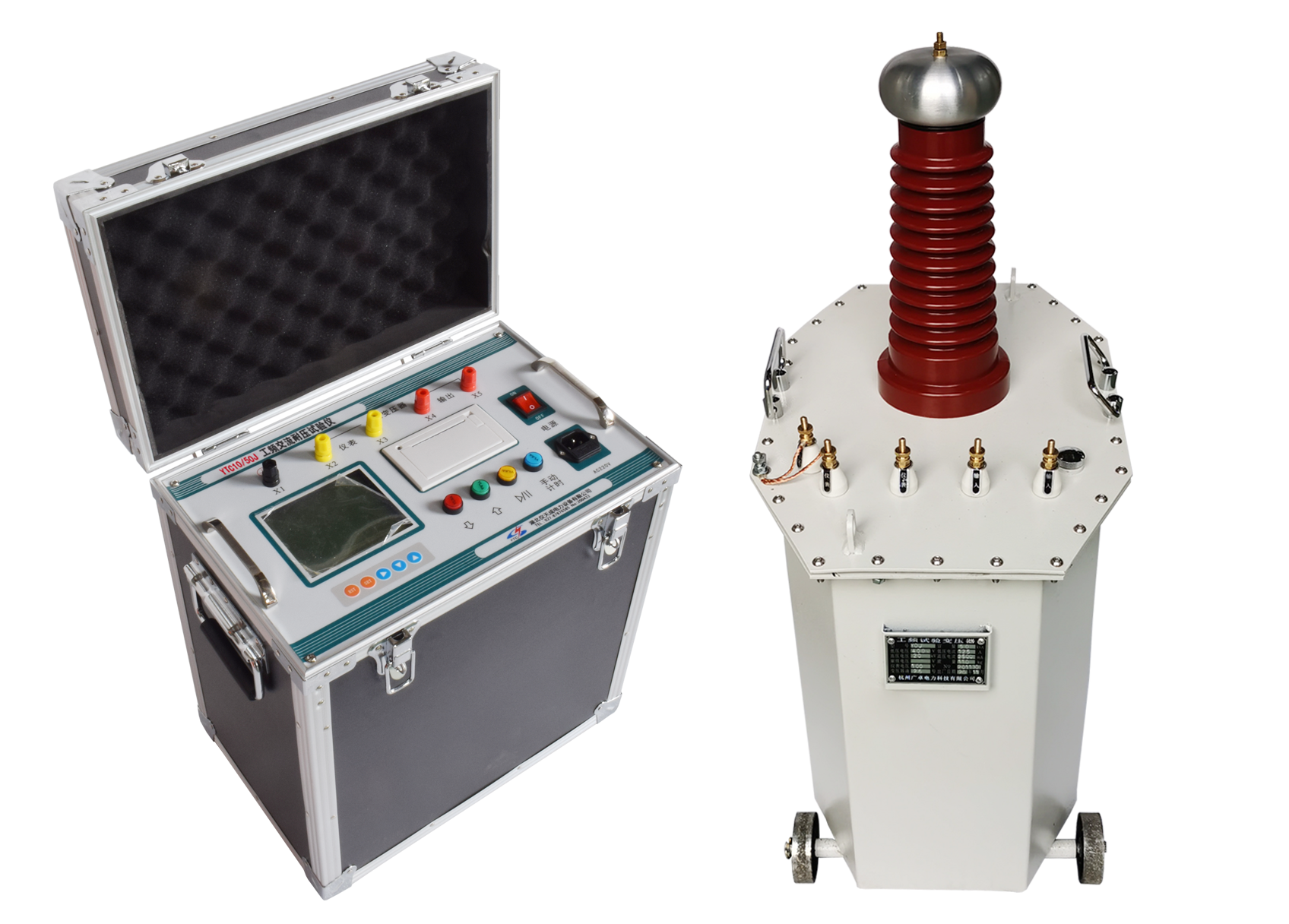

工頻交流耐壓試驗儀由油浸式試驗變壓器與控制箱（臺）組成，其中控制箱（臺）為一體化裝置，集成調壓器、測量單元、控制單元及保護單元等核心組件。
控制箱（臺）核心功能：
1.電壓變比自適應設定：支持按鍵直接設定電壓變比，配備密碼保護功能。在適配不同電壓等級的試驗變壓器時具備高度靈活性，實現單臺控制設備兼容多臺試驗變壓器的應用需求。
2.試驗結果智能判定與記錄：具備試驗結果自動顯示與判定功能，可精準識別"試驗通過"或"試驗失敗"狀態。同時能自動記錄試品發生過電流、閃絡或擊穿時的關鍵電壓參數，為試驗分析提供完整數據支撐。
3.聲光報警提示：內置聲控提醒模塊，針對試驗通過與失敗兩種結果輸出差異化提示音，操作人員可通過聽覺直觀判斷試驗狀態，提升試驗效率。
4.升降壓暫停控制：自動模式下支持任意節點的升降壓暫停操作，暫停時長可由操作人員根據試驗需求靈活調節，便于細致觀察試驗過程中的試品狀態變化。
5.自動計時與復位：自動模式下，當電壓升至預設值時系統自動啟動計時；計時結束后立即顯示試驗結果，并驅動設備自動回歸零位，實現試驗流程的自動化閉環控制。
油浸式試驗變壓器核心特性：
油浸式試驗變壓器采用單框芯式鐵芯結構，采用"初級繞組繞制于鐵芯、高壓繞組外層布置"的同軸設計。該結構可有效減少漏磁通損耗，顯著提升繞組間的耦合效率。工作時，通過調節控制箱（臺）內調壓器的輸出電壓，將適配電壓接入試驗變壓器初級繞組，依據電磁感應原理，在高壓繞組側感應生成試驗所需的高壓電壓。
工頻交流耐壓試驗裝置通過"升壓單元+控制單元"的模塊化架構實現功能集成：油浸式試驗變壓器作為核心升壓單元，負責將低壓輸入轉換為試驗用高壓；控制箱（臺）作為控制中樞，實現對升壓過程的精準調控、試驗數據的實時采集及試驗狀態的智能反饋，兩者協同保障試驗過程的安全性與可靠性。
湖北儀天成電力設備有限公司
2025年12月1日
