手持式地電波局部放電檢測儀是一款專為高壓電氣設備帶電檢測、狀態評估設計的便攜式診斷儀器，基于暫態地電壓（TEV）與超聲波聯合檢測技術，可快速、非侵入式識別開關柜、環網柜、電纜終端等設備內部絕緣缺陷，為電力設備安全運行提供精準、可靠的檢測依據。
一、核心檢測原理
地電波（TEV）機制：高壓設備內部局部放電會產生高頻脈沖電流，沿設備金屬外殼傳播并在接地系統形成暫態地電壓信號；儀器通過電容耦合傳感器捕獲 3~100MHz 頻段的 TEV 信號，經濾波、放大、數字化處理后，生成 PRPD（相位分辨局部放電）、PRPS（相位分辨脈沖序列）圖譜，判斷放電強度、類型與位置。
多技術融合：主流機型標配TEV + 超聲波（AE，20~200kHz） 雙通道，部分可擴展 UHF（300~2000MHz）、HFCT（高頻電流互感器），交叉驗證降低誤判率。
非侵入式、帶電檢測：無需停電、不接觸高壓部件，僅在柜體表面掃描即可完成檢測，安全高效。
二、典型結構與功能配置

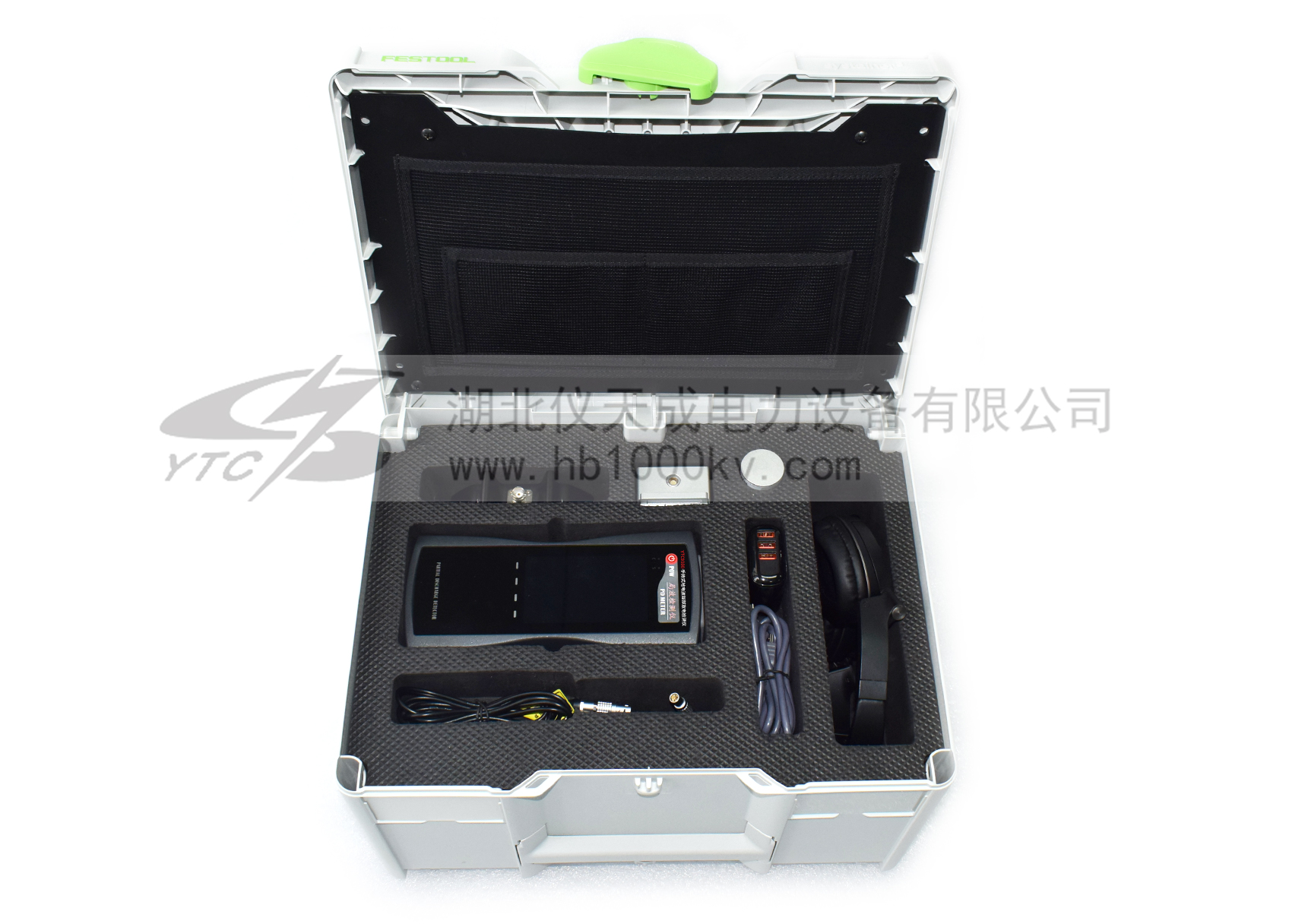

主機：工業級外殼，觸摸屏操作，內置鋰電池（續航 8 小時 +）、高速處理器、存儲模塊；支持?jǐn)?shù)據本地存儲、WiFi / 藍牙傳輸、現場報告生成。
傳感器：
1.TEV 傳感器：扁平耦合板，吸附于金屬柜體表面；
2.超聲波傳感器：接觸 / 非接觸式，檢測放電的聲學信號；
3.可選 UHF 定向天線、HFCT 鉗形傳感器（用于電纜 / 接地排）。
核心功能：實時波形 / 圖譜顯示、脈沖計數 / 強度量化、自動閾值告警、放電類型診斷（電暈、沿面、內部放電）、歷史數據趨勢分析。
產品特點：
1.本儀器可配置多種專用傳感器，覆蓋幾乎所有高壓電氣設備的局部放電檢測需求。儀器支持時域波形、PRPD、PRPS等多種放電圖譜顯示，可對不同類型局部放電信號進行精準分析與判別。
2.采用人性化人機交互界面，操作直觀便捷，可實現多設備、多測點的數據統一管理與追溯。儀器內置超聲波傳感器與暫態地電壓（TEV）傳感器，同時支持外接變壓器、GIS、架空線路、電纜等專用檢測傳感器，滿足多樣化現場檢測場景。
3.采用非侵入式檢測方式，檢測過程無需停電、無需外加高壓電源，相比傳統脈沖式局部放電檢測儀更安全、更便捷。儀器測試帶寬覆蓋30kHz～2.0GHz，兼容多種局部放電檢測原理，適用范圍廣、檢測能力強。
應用領域：
1.發電、輸電、配電企業2.鐵路供電系統3.石油化工供電系統4.航空航天電氣檢測領域5.工業自動化與電氣設備檢測領域
本手持式地電波局部放電測試儀，集高精度傳感、智能分析、便攜易用于一體，專注電力設備局部放電在線檢測，實現隱患早發現、故障早預警，全面提升設備運維效率與供電可靠性，是電力運維、預防性試驗的理想便攜檢測設備。
湖北儀天成電力設備有限公司
2026年3月2日
