對于我們電力行業，很多時候都需要對絕緣性設備或是材料進行絕緣耐壓測試，常見的耐壓試驗設備有：實驗變壓器、直流高壓發生器、串聯諧振等等，那么超低頻高壓發生器是什么樣的耐壓試驗設備呢？今天小編就和大家一起來認識一下。

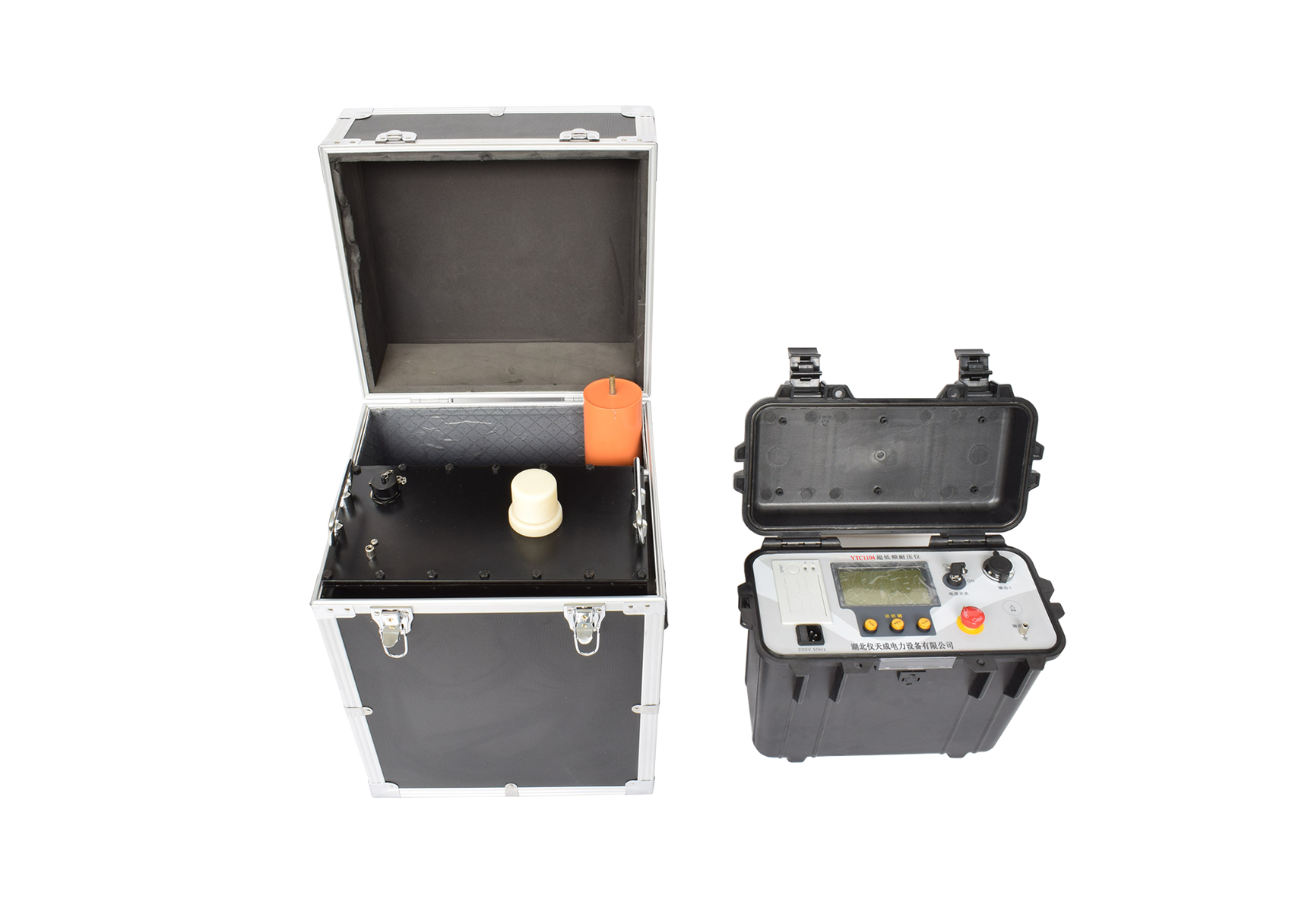

超低頻高壓發生器融合了現代數字變頻領域的前沿技術，依托微機控制系統，實現了升壓、降壓、測量以及保護等流程的全自動化運作。尤為突出的是，在自動升壓進程中，系統支持人工適時干預，極大地提升了操控的靈活性與精準度，確保整個過程盡在掌控。得益于全電子化設計架構，該設備呈現出體積小巧、重量輕盈的顯著優勢，便于運輸與安置。配備的大屏幕液晶顯示屏，具備卓越的清晰度與直觀性，不僅能夠?qū)崟r(shí)呈現輸出波形，還支持通過打印機直接輸出試驗報告，為數據記錄與分析提供了極大便利。
當前，國內外普遍采用機械式手段進行超低頻信號的調制與解調，然而這種傳統方式存在諸多弊端。首先，所生成的正弦波波形偏離標準形態，嚴重影響信號質量；其次，測量環節誤差偏大，導致數據精準度大打折扣；再者，高壓部分易出現火花放電現象，存在安全隱患；此外，設備整體構造笨重，不利于搬運與操作；最后，針對正弦波的二、四象限，還需借助大功率高壓電阻進行放電整形，使得設備整體功耗居高不下，極大地增加了運行成本。
相較而言，本超低頻高壓發生器具備以下卓越特性：
1.電流、電壓以及波形數據均直接采自高壓側，確保所獲取的數據原汁原味，真實可靠且精度極高，為后續的研究、分析工作筑牢根基。
2.過壓保護機制極為靈敏高效，一旦輸出電壓逾越預先設定的限壓閾值，儀器將即刻啟動停機保護程序，整個動作響應時間控制在 20ms 以內，以超高速的反應切實保障設備及人員安全，有效避免過壓引發的一系列風險。
3.過流保護采用高低壓雙重防護體系。其中，高壓側宛如一位精準的 “守護者”，嚴格依據設定值執行停機保護動作，精準無誤；低壓側同樣不容小覷，當電流超出額定標準時，迅速4.觸發停機保護，雙側協同作業，且動作耗時均小于 20ms，全方位為設備運行保駕護航。
5.高壓輸出保護電阻巧妙內置于升壓體內部，巧妙的結構設計使得外部無需另行連接保護電阻，既簡化了設備外接線路布局，又降低了因外接部件可能引發的故障風險，保障設備穩定運行。
6.引入了高低壓閉環負反饋控制電路，憑借這一先進的技術手段，成功攻克了輸出容升效應難題，確保輸出電壓穩定、精準，為各類嚴苛的應用場景提供堅實的電力支持。
超低頻耐壓試驗裝置作為一種先進的電氣絕緣耐壓檢測設備，在眾多電氣設備的絕緣性能檢測中發揮著不可或缺的作用。
